技術レポート小型蒸留装置

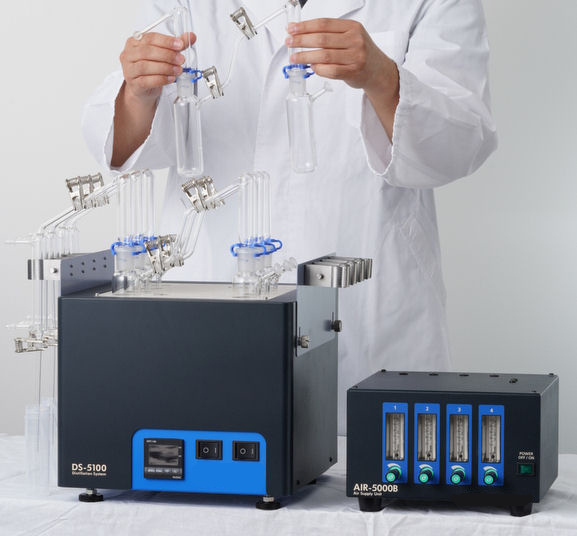

小型蒸留装置 DS-5100
JIS K0102工場排水試験方法に採用された小型蒸留装置です。フェノール類、ふっ素化合物、全シアン、アンモニウムイオンの蒸留が可能です。
蒸留装置の小型化により、分析後に排出される廃液を減らし、環境負荷の低減を実現しました。
排水試験の在り方を変えるエコロジーな小型蒸留装置です。
設置スペース
蒸留装置に用いる実験スペースを最小限に抑えられます。
蒸留時間の短縮・廃液量の削減
昇温時間＋蒸留時間は、全シアンの場合は従来の約1/2に、ふっ素化合物の場合は約1/3に短縮できます。
廃液量は、全シアンの場合は従来の約1/7に、ふっ素化合物の場合は約1/3に削減できます。
| 全シアン | ふっ素化合物 | |||
|---|---|---|---|---|
| 従来法 | DS-5100 | 従来法 | DS-5100 | |
| 昇温時間 蒸留時間 |
60-80分 | 約 40分 | 90-110分 | 28-35分 |
| 廃液量 | 約 290 mL | 約 40 mL | 約 270 mL | 約 100 mL |
幅広いサンプルへの適用
DS-5100では様々な試料の蒸留が可能です。
清浄な試料から汚濁物まで、また、マトリックスを多量に含んでいても、さらには固形物にも適用できます。具体的には以下のような試料に適用できます。
水： 清浄な天然水、土を含む排水、妨害物質を含む排水、加熱すると発砲する排水、ハロゲン化物イオンを含む排水 など
固形物： セメント、土壌、下水乾燥汚泥、ほたる石 など

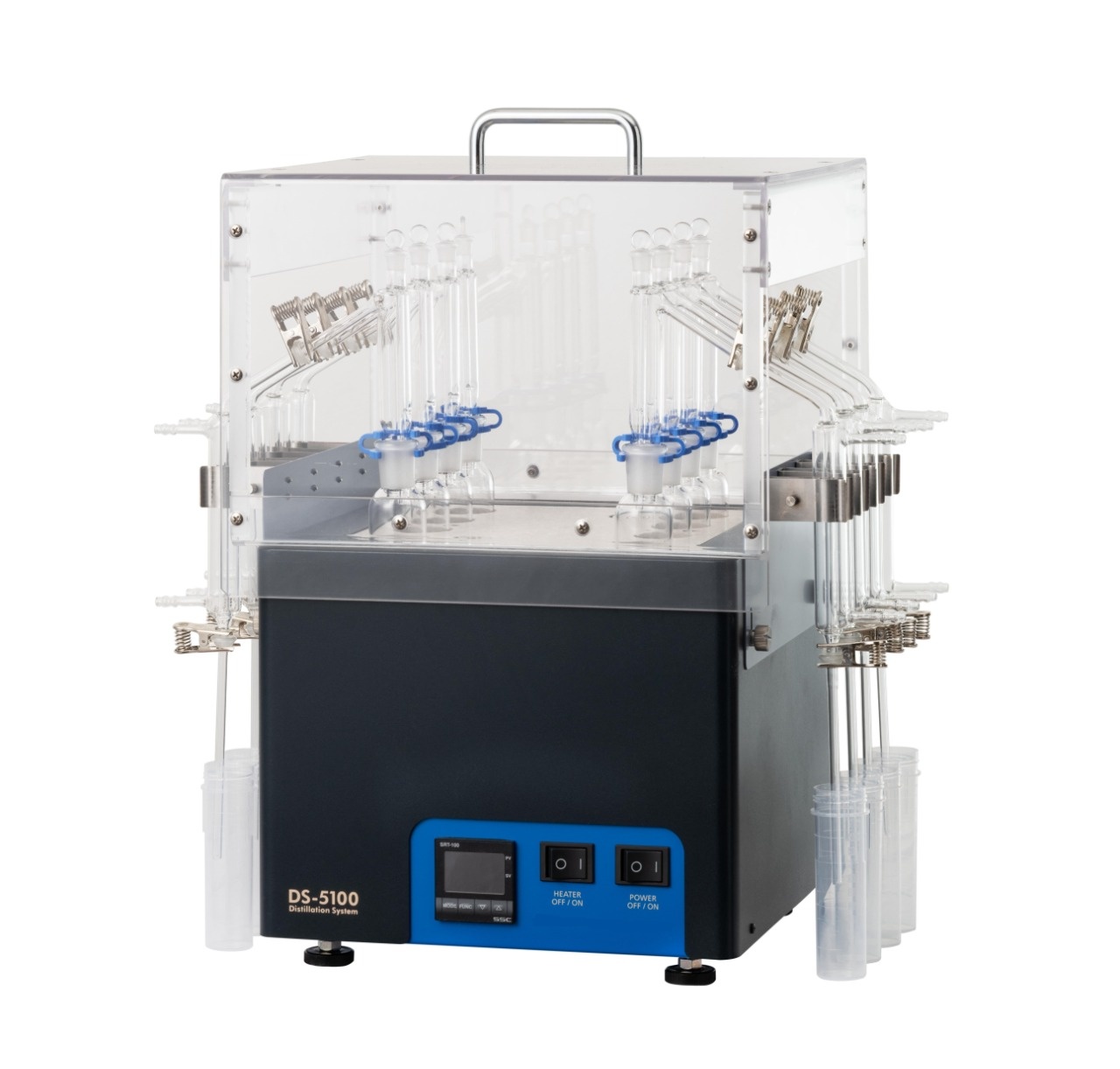

小型蒸留装置 DS-5100
| ヒーター | アルミブロックヒーター 自動温調器制御 |
|---|---|
| 電源 | AC100V 50/60Hz 1400VA |
| 外形寸法 | 約 330（W）×312（D）×510（H）mm （保護カバー含む） |
| 質量 | 約 12 kg + アルミブロック約 4kg |
| 付属品 | 専用試料容器立て 約 260（W）×200（D）×100（H）mm |
・別途、冷却水循環装置が必要です。仕様はご相談下さい。
・ふっ素化合物の測定では別途AIR-5000Bが必要です。
エアー供給ユニット AIR-5000B
小型蒸留装置DS-5100でふっ素化合物を蒸留する時に利用するエアー供給装置です。
| ポンプ | リニア駆動ダイアフラム方式 （6 L/min AC100V 6W） |
|---|---|
| 電源 | AC100V 50/60Hz 20VA |
| 外形寸法 | 約 230（W）×235（D）×150（H）mm |
| 質量 | 約 4kg |
