液体／固体用オートサンプルチェンジャー　ASC-570LS

---

１台のオートサンプルチェンジャーでシリンジ注入とボート挿入の二つの機能を持っています。
バイアルビンは2 mL：120 本、4 mL：84 本、サンプルボートは49 個まで搭載可能です。

サンプル	液体測定モード：液体 固体測定モード：固体、不揮発性液体
（液体）試料容器	セプタム付バイアル　2 mL、4 mL
（液体）サンプルバイアルビン数	2 mL:120個　4 mL:84個
（液体）注入方式	ガスタイトマイクロシリンジ　25、50、100 μL
（固体）試料量	30 mg以下
（固体）サンプルボート数	49個
（固体）サンプルボート	焼結石英製、セラミック製
電源	AC 100V (50/60Hz) 192 VA
寸法・質量	500(W)×460(D)×600(H）mm、約27 kg

※液体試料は手動によるシリンジ注入です。サンプル量に適したシリンジをお選び下さい。

オートボートコントローラー　ABC-500

---

液体試料の注入やボートのセットを手動で行います。試料が載ったボートは、設定されたプログラムで横型炉内へ導入されます。

---

サンプル	固体試料・液体試料　※1
サンプル量	固体：30 mg 液体：100 µL
サンプルボート	石英、磁製、焼結石英、セラミック　※2
ボート冷却	ペルチェ方式
電　源	AC 100V、50/60Hz、40VA
寸　法	約450(W)×250(D)×180(H)mm
質　量	約9kg

※1 液体試料はシリンジ注入です。サンプル量に適したシリンジをお選び下さい。
※2 無機試料または使い捨てをご希望の場合は磁製をお選び下さい。

---

外部液セレクター　ES-500

６種類の検量線溶液を自動で切り替えてイオンクロマトグラフへ導入できます。吸収ユニットに内蔵することで省スペース化を実現しました。

燃焼モニターCM-500

燃焼モニターは燃焼ガスの酸素濃度を測定します。 ボート位置と酸素濃度を連動させることで燃焼条件の最適化を容易におこなうことが可能になります。吸収ユニットに内蔵することで省スペース化を実現しました。

検量線用シリンジポンプユニットSP-C

---

---

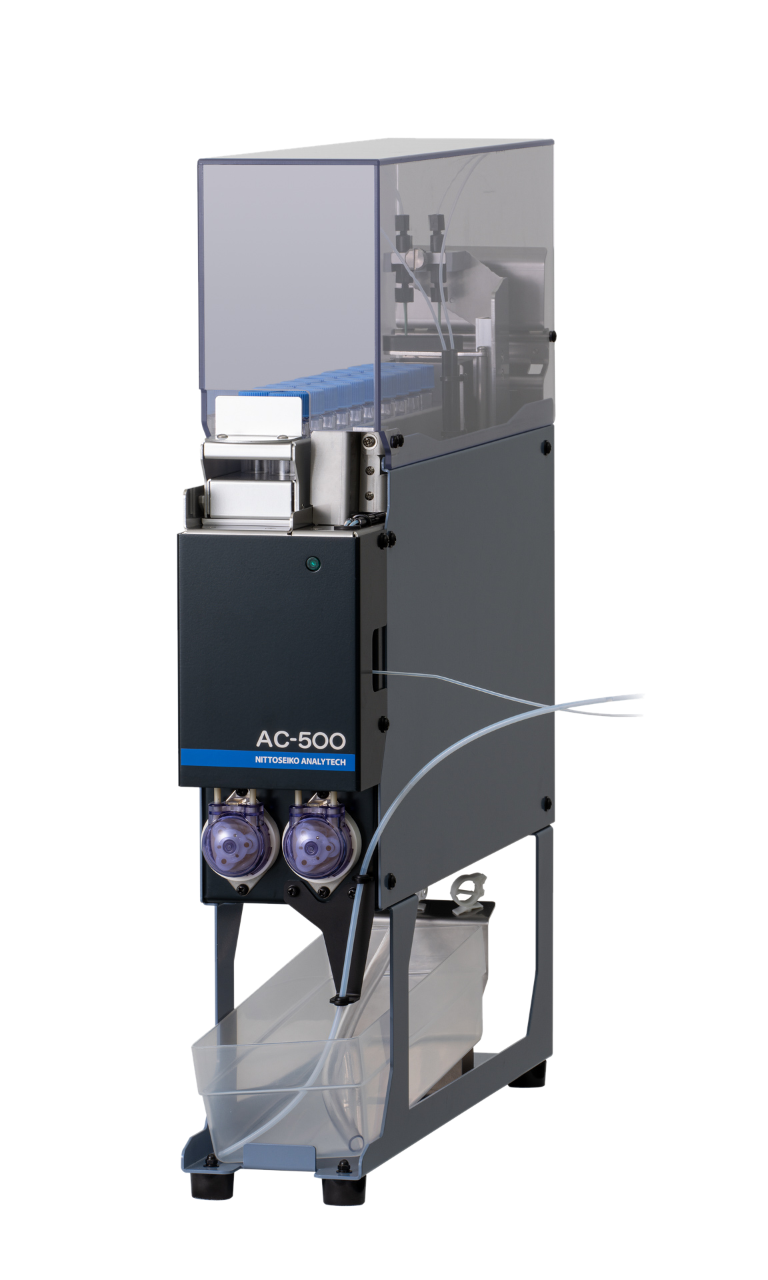

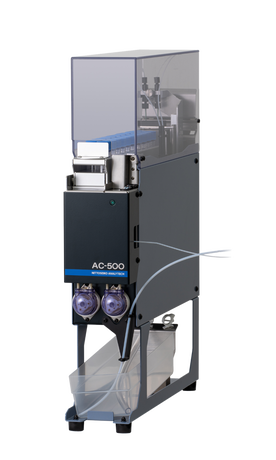

吸収液コレクター　AC-500

---

未知試料の測定時に、1度の燃焼で回収した吸収液を希釈して、繰り返し測定がおこなえます。

• 試料分解→吸収液作製→吸収液回収を全自動化
• さまざまな分析法に応用可能

電　源	DC 24 V　50 VA　GA-500より供給
寸　法	約90(W)×400(D)×500(H)  mm
質　量	約10 kg

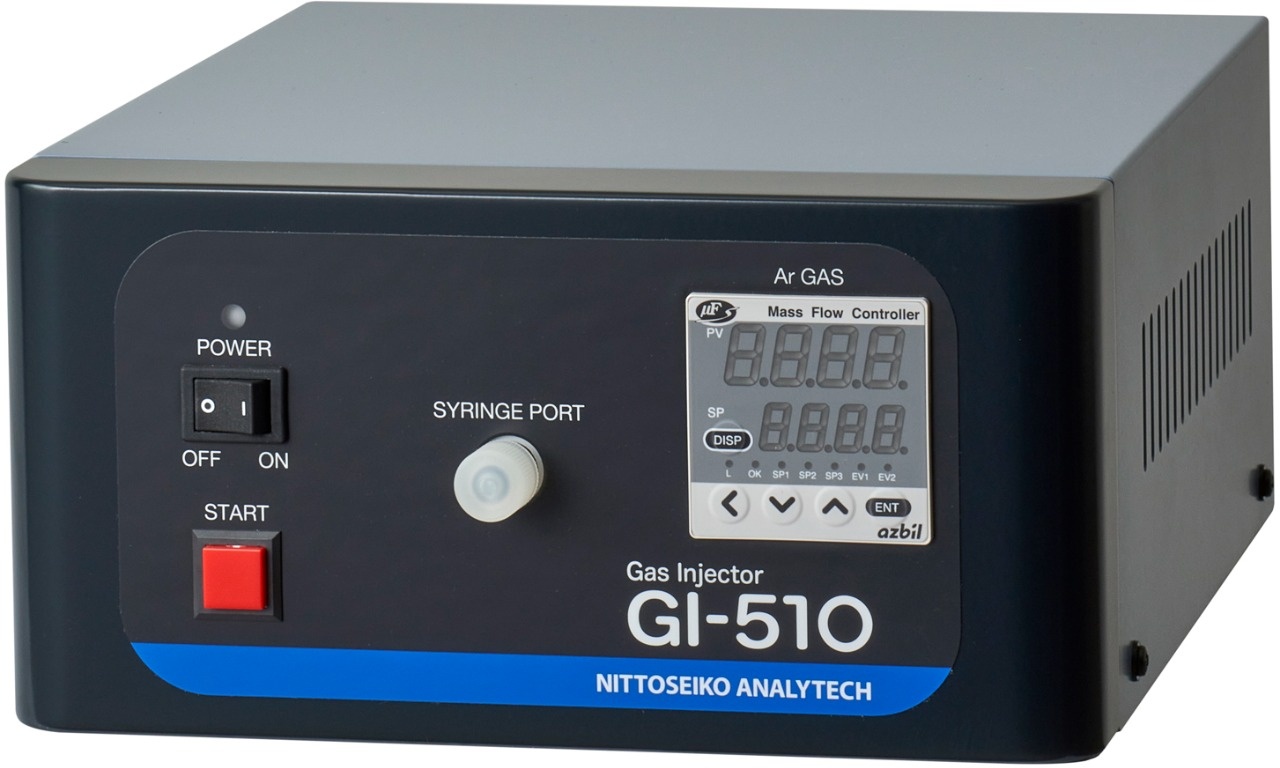

ガスインジェクター　GI-510

---

ガスタイトシリンジで気体試料を注入するタイプのインジェクターです。不活性ガス中へ注入するので安心して使用できます。

象試料：	気体試料
注入量：	液体標準試料：最大20 μL（ガスタイトシリンジ） 気体試料　　　：最大10 mL（ガスタイトシリンジ）
使用ガス：	アルゴン（純度99.98 %以上　200～400 Kpa）
電　源：	AC100/115/230/240 V、 50/60Hz、 20 VA
寸　法：	約220(W)x200(D)x110(H) mm
質　量：	約4 Kg

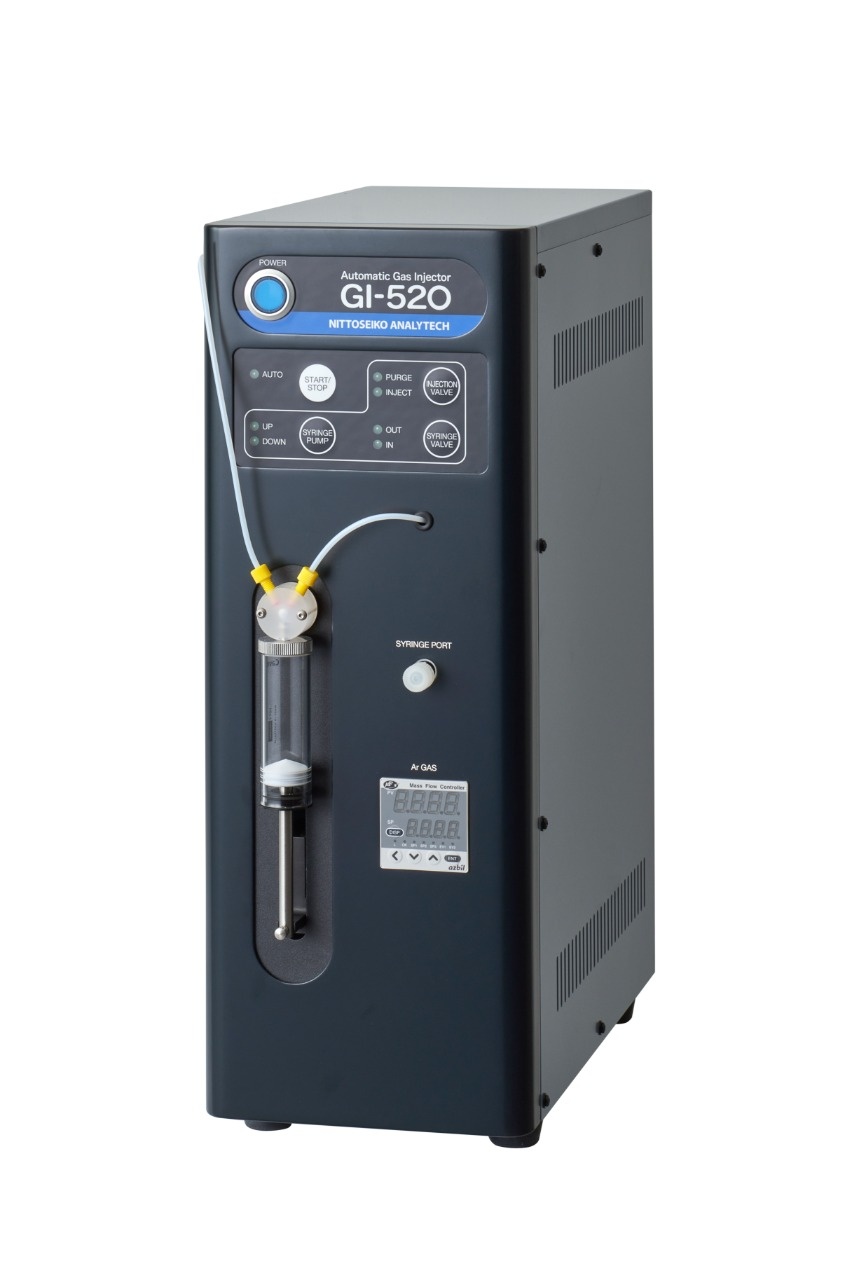

自動ガスインジェクター GI-520

---

シリンジポンプで気体試料を注入するタイプのインジェクターです。気体試料の測定を自動で行います。不活性ガス中へ注入するので安心して使用できます。

象試料：	気体試料
注入量：	シリンジポート 液体標準試料：最大20 μL 　　　　　　　　　気体試料：最大10 mL シリンジポンプ 気体試料：最大25 mL
使用ガス：	アルゴン（純度99.98 ％以上、200～400ｋPa
電 源：	AC100/115/230/240 V 50/60Hz 70 VA
寸 法：	約180(W)x360(D)x500(H) mm
質 量：	約13 kg

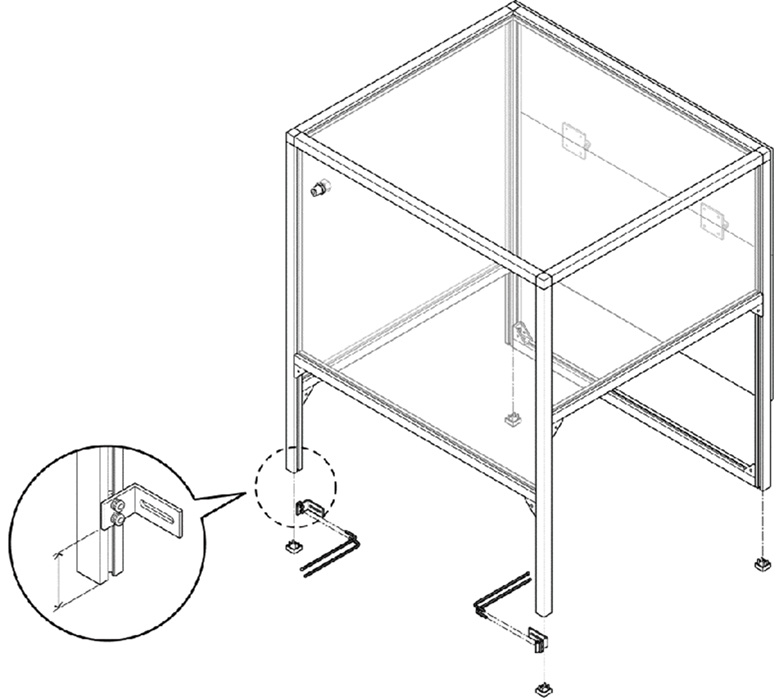

安全カバー

---

ASC-570LS全体を覆うようにかぶせる形で使用します。
約520 (W)×470 (D)×610 (H)  mm
