技術レポート抵抗率計
ハイレスタ-UX MCP-HT800 高抵抗 抵抗率計
ハイレスタ-UXは、材料の評価基準の一つである抵抗率の測定を行う計測器です。
様々な高抵抗の材料の表面抵抗率と体積抵抗率を測定することで、生産技術・品質管理・研究開発に役立ちます。
帯電防止材料研究開発や、生産ラインの品質管理、または最先端の材料の表面抵抗率と体積抵抗率を簡単に精度よく測定できます。
本装置はJIS K6911に準拠した測定法になっており、各種プローブによりプラスチックやフィルム、塗料など幅広い材料の測定が可能です。
106Ω以上の高抵抗の材料を安定して測定する為には、2重リングによる測定が最適です。
当社のプローブは2重リング電極を採用しています。
主な測定対象
静電気対策材料、建材、床材、各種用紙、梱包材料、塗料、繊維、コンクリート、セラミック、樹脂、フィルム等
必要なとき、必要なところで、高抵抗領域の表面抵抗率、体積抵抗率を高精度に測定
- 測定レンジを103～1014ΩとハイレスタUP（104～1013）に比べて拡大
- 印加電圧は1～1000Vまで29通り。さらに印加電圧の自動掃引機能により、
抵抗値の電圧特性測定が可能。 - スイッチボックス（体積抵抗率を測定する際に必要だったオプション品）の機能を本体内蔵。
- レジテーブルを接続するだけで、体積対抗率測定が可能。
- 従来のハイレスタUP用のプローブが使用可能
- 2000件の測定結果をUSBメモリに出力可能
標準装備
名称 / 製品略号

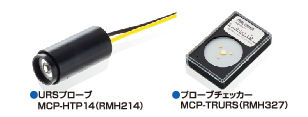

URSプローブ
RMH214
用途
プラスチック・ゴム、紙、布、薄膜、セラミック
特長
標準プローブです。URSプローブ冶具を使えば、簡単に固定することが可能です。
名称 / 製品略号
URSプローブ用
RMH327
| 測定方式 | 定電圧印加／漏洩電流測定方式 |
|---|---|
| データ表示 | 640×480ドット 7.5インチフルカラーTFT液晶タッチパネル |
| コンバレータ | 上限値、下限値それぞれ設定可能 |
| プローブ | 専用MCPブローブ URS,UR,UR-SS,UR-100,UA,JボックスXタイプ |
| データ出力 | USBメモリ |
| 電源 | AC85～264V 47～63Hz |
| 寸法・重量 | W330×D270×H113mm （収納ボックスオープン時 W330×D270×H215mm） 約2.4kg |
| 標準装備 | URSプローブ：MCP-HTP14 プローブチェッカー：MCP-TRURS |
測定レンジと真度
| 1～10V | 103～109 [Ω]：±2% 1010[Ω]：±3% |
|---|---|
| 20～400V | 106～1010[Ω]：±2% 1011[Ω]：±3% |
| 500～900 | 107～1010[Ω]：±2% 1011[Ω]：±3% 1012[Ω]：±4% |
| 1000V |
108～1010[Ω]：±2% 1011[Ω]：±3% 1012[Ω]：±4% 1013[Ω]：±5% 1014[Ω]：±12% |
名称 / 製品略号
URプローブ
RMH212
用途
プラスチック・ゴム、紙、布、薄膜、セラミック
特長
URSプローブより少し大きめのプローブです。
名称 / 製品略号
URSSプローブ
RMH215
用途
小さい試料
特長
リング電極外径が10 mm。20 mm▢以上の試料測定が可能
名称 / 製品略号
UR100プローブ
RMH216
用途
表面抵抗率測定時の補正係数が100なので、他のプローブより１桁高い領域まで測定できます。
特長
自重が思いので、固定が可能です。
名称 / 製品略号
UAプローブ
RMH211
用途
細長い試料、リング電極を押し当てられない試料
特長
体積抵抗率は測定不可です。こちらは2ピンプローブとなります。
名称 / 製品略号
URSプローブ用冶具
RMJ360
重量2 kg
名称 / 製品略号
Jボックス Xタイプ
RMJ351
W165✕D150✕H95 mm
用途
熱硬化性プラスチックシート（直径100mm、厚み2mm） JIS K6911に対応した電極
特長
JIS K6911では、印加電圧500V、測定時間1分と規定されています。
名称 / 製品略号

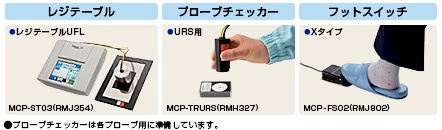

レジテーブルUFL
RMJ354
W300✕D200✕H10 mm
特長
体積抵抗率測定時に必要です。
名称 / 製品略号
フットスイッチ Xタイプ
RMJ802
特長
リモートスタートが可能です。
プローブチェッカー
名称 / 製品略号
URプローブ用
RMH326
名称 / 製品略号
URSSプローブ用
RMH328
名称 / 製品略号
UR100プローブ用
RMH321
名称 / 製品略号
UAプローブ用
RMH325
